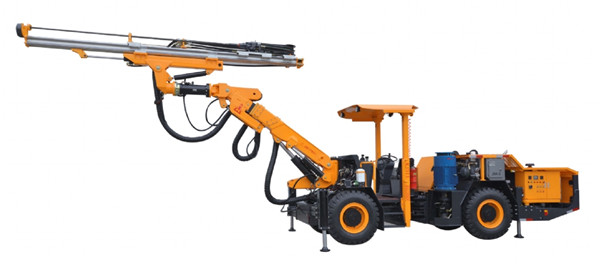

| KJ311型全液壓掘進鉆車 |
KJ311型全液壓掘進鉆車適用于12-35平方米斷面的硬巖礦山掘進作業。
堅固的萬向鉆臂具有****斷面覆蓋形狀，推進梁360度翻轉和自動持平便于快速方便地實現鉆孔定位。鉆臂同時還可用于側向開石門和錨桿鉆孔作業。
鉆車布置確保司機視野良好。布置平衡，強勁有力的四輪驅動鉸接底盤確保在狹窄巷道中能夠靈活，快速，安全地行駛。
高頻沖擊鑿巖機采用梯級活塞優化了沖擊波傳遞效率，提高鉆進速度, 降低釬具消耗并提高設備的完好率。
寬敞的作業空間和一系列自動功能有助于司機集中精力安全,快速,****地鉆進。
各個維修保養部位均受到良好的保護同時又易于通達維護。
KJ311型全液壓掘進鉆車主要技術參數主要技術參數
|
外形尺寸與重量 |
|
長度 |
11300mm |
|
寬度 |
1750mm |
|
高度 |
2000/3000 mm |
|
重量 |
約12000 kg |
|
行駛速度，水平 |
10 km/h |
|
****爬坡能力 |
0.25 |
|
安全防護 |
|
噪音水平 |
<100 dB(A) |
|
可升降安全頂棚 |
符合防滾翻防落石要求 |
|
鉆進系統 |
|
鑿巖機 |
1×HC50/R38 |
1×HC109/R38 |
|
沖擊功率 |
13kW |
18.8kW |
|
沖擊流量 |
105L/min |
135L/min |
|
沖擊壓力 |
130bar |
135bar |
|
****回轉壓力 |
150bar |
150bar |
|
頻率 |
62 Hz |
47 Hz |
|
扭矩 |
325Nm |
780Nm |
|
孔徑 |
32-89mm |
45-102mm |
|
推進梁翻轉 |
360° |
|
推進梁補償行程 |
1600mm |
|
鉆臂 |
|
型號 |
K26F |
|
形式 |
自動持平 |
|
鉆臂伸縮 |
1200mm |
|
電動液壓泵站 |
|
電動機 |
45kW/55kW三相電機 |
|
沖擊-推進-鉆臂 |
軸向變量柱塞泵 |
|
回轉 |
齒輪泵 |
|
過濾精度 |
10μ |
|
液壓油箱 |
240L |
|
液壓冷卻器 |
水冷卻器 |
|
工作電壓 |
380V |
|
頻率 |
50Hz |
|
起動方式 |
星-三角 |
|
電纜卷盤 |
1×K440 |
|
卷盤容纜量 |
100m/80m |
|
電纜外徑 |
Φ28mm/Φ32mm |
|
電纜規格 |
3×35+3G6+2×1.5 |
|
3×50+3G6+2×1.5 |
|
風水路系統 |
|
空壓機 |
1×JN5 |
|
排量 |
0.5m3/min |
|
壓力 |
5-7bar |
|
釬尾潤滑裝置 |
壓油式潤滑油罐 |
|
潤滑耗氣量 |
0.3m3/min |
|
潤滑耗油量 |
180-250g/h |
|
水泵 |
1×CR3 |
|
功率 |
1.5kW |
|
水泵排量 |
3m3/h |
|
底盤 |
|
柴油機 |
BF4L2011 53kW，2800rpm |
|
尾氣凈化 |
尾氣催化器 |
|
傳動系統 |
四輪驅動閉式行走系統 |
|
擺動角 |
后橋擺動±10° |
|
輪胎 |
11.00-20 |
|
轉向機構 |
±40°鉸接轉向 |
|
行走制動 |
雙回路液壓制動器 |
|
駐車制動 |
減速器多盤濕式制動器 |
|
燃油箱 |
60L | |
